Comment lire une carte topographique : Le guide complet pour maîtriser l’orientation en randonnée

Se perdre en montagne peut transformer une belle journée de randonnée en véritable cauchemar. Savoir lire carte topographique devient alors une compétence vitale, bien au-delà d’un simple savoir-faire technique. C’est la clé de l’autonomie en montagne et la garantie d’explorer en toute sérénité les plus beaux massifs. Contrairement aux idées reçues, apprendre à lire une…

Se perdre en montagne peut transformer une belle journée de randonnée en véritable cauchemar. Savoir lire carte topographique devient alors une compétence vitale, bien au-delà d’un simple savoir-faire technique. C’est la clé de l’autonomie en montagne et la garantie d’explorer en toute sérénité les plus beaux massifs.

Contrairement aux idées reçues, apprendre à lire une carte randonnée n’est pas réservé aux guides de haute montagne ou aux militaires. Avec les bonnes bases et un peu de pratique, tout randonneur peut décrypter ces précieuses informations cachées dans les courbes de niveau, les symboles et les couleurs.

Ce guide détaillé vous accompagne pas à pas dans l’apprentissage de l’orientation carte et boussole. Des symboles de base aux techniques avancées de triangulation, découvrez tous les secrets pour naviguer comme un expert, que vous soyez débutant curieux ou randonneur expérimenté souhaitant perfectionner sa technique.

Comprendre les bases d’une carte topographique

Qu’est-ce qu’une carte topographique ?

Une carte topographique représente fidèlement le relief terrestre en deux dimensions, avec une précision remarquable. Contrairement aux cartes routières classiques, elle révèle :

Informations du relief :

Altitude précise de chaque point du terrain
Pente et inclinaison des versants
Forme du relief : sommets, vallées, cols, crêtes
Obstacles naturels : falaises, ravins, zones marécageuses

Éléments géographiques :

Hydrographie complète : rivières, lacs, sources, cascades
Végétation détaillée : forêts, prairies, zones rocheuses
Infrastructure humaine : sentiers, routes, refuges, villages
Limites administratives et zones protégées

Les différentes échelles de cartes

Comprendre l’échelle est fondamental pour lire carte topographique efficacement :

Cartes au 1:25 000 (IGN série bleue) :

1 cm sur la carte = 250 mètres sur le terrain
Niveau de détail maximum pour la randonnée pédestre
Courbes de niveau tous les 10 mètres d’altitude
Usage recommandé : randonnée, alpinisme, orientation précise

Cartes au 1:50 000 (IGN série orange) :

1 cm sur la carte = 500 mètres sur le terrain
Vision d’ensemble pour planifier grands itinéraires
Courbes de niveau tous les 20 mètres
Usage recommandé : trek longue distance, VTT, préparation générale

Cartes spécialisées :

1:100 000 pour vision très large (département)
1:10 000 pour études techniques spécialisées
Cartes thématiques : géologie, sentiers de grande randonnée

Système de coordonnées et références

Tout point sur une carte topographique possède une adresse précise :

Coordonnées Lambert (système français) :

Abscisse X (direction Est-Ouest) en mètres
Ordonnée Y (direction Nord-Sud) en mètres
Précision métrique pour localisation exacte
Quadrillage bleu tous les kilomètres sur cartes IGN

Coordonnées géographiques universelles :

Latitude (parallèles) en degrés Nord
Longitude (méridiens) en degrés Est/Ouest
Système WGS84 compatible GPS mondial
Format décimal ou degrés-minutes-secondes

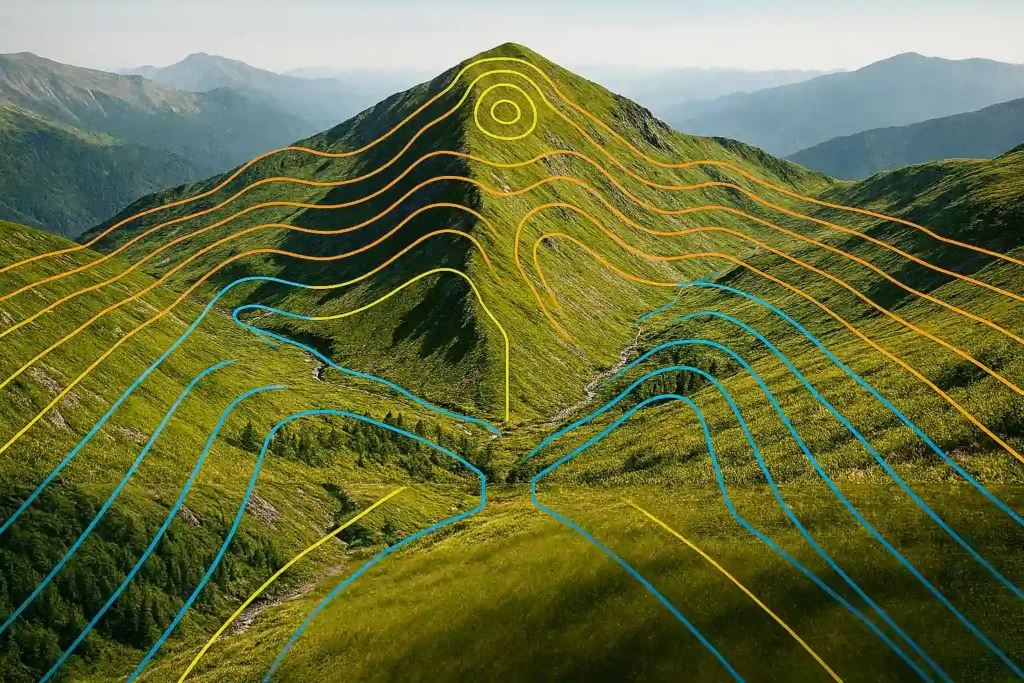

Décrypter les courbes de niveau

Principe et fonctionnement

Les courbes de niveau constituent l’âme d’une carte topographique. Maîtriser leur lecture est essentiel pour apprendre à lire une carte randonnée :

Définition technique :

Ligne imaginaire reliant tous les points de même altitude
Équidistance constante entre chaque courbe (10m ou 20m)
Courbes maîtresses (trait épais) tous les 50m ou 100m
Altitude inscrite sur les courbes maîtresses

Règles de lecture fondamentales :

Courbes rapprochées = pente forte, terrain difficile
Courbes espacées = pente douce, terrain facile
Courbes fermées = sommet (courbe intérieure plus haute)
Courbes en V = vallée ou thalweg (pointe vers l’amont)

Interpréter les formes de relief

Chaque configuration de courbes révèle un type de terrain spécifique :

Sommet ou pic :

Courbes de niveau fermées concentriques
Altitude croissante vers le centre
Espacement variable selon la raideur des pentes
Point culminant souvent marqué d’un triangle et cote d’altitude

Vallée ou thalweg :

Courbes en forme de V pointant vers l’amont
Écoulement d’eau naturel au fond
Pentes convergentes de part et d’autre
Souvent presence d’un cours d’eau permanent ou temporaire

Crête ou ligne de partage :

Courbes en forme de U ou W
Pentes divergentes de chaque côté
Ligne de faîte entre deux versants
Passages de cols aux points les plus bas

Col ou selle :

Courbes formant deux « 8 » opposés
Point de passage naturel entre deux sommets
Altitude minimale sur une crête
Souvent emprunté par les sentiers

Calculer dénivelé et pentes

La lecture des courbes permet d’évaluer précisément l’effort à fournir :

Calcul du dénivelé :

Différence d’altitude entre point de départ et d’arrivée
Dénivelé positif (montée) et négatif (descente)
Dénivelé cumulé sur l’ensemble du parcours
Impact direct sur la durée et difficulté de la randonnée

Évaluation des pentes :

Pente douce : courbes très espacées (<15%)
Pente modérée : espacement moyen (15-30%)
Pente forte : courbes rapprochées (30-50%)
Pente très forte : courbes collées (>50%)

Symboles et légendes cartographiques

Hydrographie et relief

Une carte topographique utilise un langage symbolique précis qu’il faut maîtriser pour lire carte topographique correctement :

Cours d’eau et masses d’eau :

Trait bleu continu : rivière permanente (largeur proportionnelle)
Trait bleu discontinu : cours d’eau temporaire
Surface bleue : lac, étang, zone inondable
Point bleu : source, fontaine, point d’eau

Relief et obstacles naturels :

Trait marron épais : falaise, escarpement rocheux
Hachures marron : éboulis, pierrier, zone instable
Triangulation : sommet géodésique, point de référence
Courbes en tirets : dépression, cuvette, dolines

Végétation et occupation du sol

La représentation de la végétation influence directement la progression :

Types de végétation :

Vert clair : prairies, alpages, zones ouvertes
Vert foncé : forêts denses, résineux
Vert hachuré : forêt claire, feuillus, bosquets
Blanc : rochers, neige permanente, glaciers

Particularités terrain :

Marron pointillé : terrain découvert, landes
Bleu hachuré : marécages, tourbières, zones humides
Gris : zones urbanisées, constructions
Jaune : cultures, vignes, vergers

Infrastructure et équipements

Reconnaître les équipements facilite la navigation et la planification :

Sentiers et voies de communication :

Trait rouge continu : GR (Grande Randonnée)
Trait rouge discontinu : GRP (Grande Randonnée de Pays)
Trait jaune : PR (Promenade et Randonnée)
Pointillés noirs : sentier, chemin non entretenu

Équipements montagne :

Triangle rouge : refuge gardé ouvert
Triangle noir : refuge non gardé, cabane
Croix rouge : poste de secours, gendarmerie
Carré noir : bergerie, bâtiment agricole

Utilisation de la boussole avec la carte

Principe de l’orientation magnétique

Maîtriser l’orientation carte et boussole nécessite de comprendre les bases du magnétisme terrestre :

Notions fondamentales :

Nord magnétique : direction indiquée par l’aiguille
Nord géographique : direction du pôle Nord terrestre
Déclinaison magnétique : angle entre les deux nord
Variation selon la localisation et évolution dans le temps

Déclinaison en France :

Ouest de la France : déclinaison ouest (environ -2°)
Est de la France : déclinaison est (environ +2°)
Évolution annuelle : environ 6′ d’arc par an vers l’est
Indication sur les cartes IGN récentes

Techniques d’orientation de base

Orienter sa carte :

Posez la carte sur surface plane
Placez la boussole parallèle aux méridiens
Tournez l’ensemble carte-boussole jusqu’à ce que l’aiguille rouge pointe vers le nord de la carte
Votre carte est maintenant orientée selon le terrain

Prendre un azimut :

Identifiez votre position sur la carte
Visez l’objectif à atteindre sur la carte
Placez la boussole le long de cette ligne
Lisez l’azimut sur le cadran gradué
Suivez cet azimut sur le terrain

Techniques avancées de navigation

Triangulation pour se positionner :

Identifiez 2-3 sommets visibles sur le terrain
Prenez l’azimut vers chaque sommet avec la boussole
Reportez ces azimuts sur la carte depuis chaque sommet
Votre position se trouve à l’intersection des lignes

Navigation par cap :

Définir des caps intermédiaires tous les 200-500m
Utiliser des points de repère visibles (rocher, arbre)
Compter ses pas pour estimer les distances
Vérifier régulièrement sa position sur la carte

Lecture du terrain et navigation pratique

Techniques de positionnement

Savoir où vous êtes constitue la base de toute navigation efficace :

Méthodes de localisation :

Recoupement d’éléments : confluence, intersection sentiers, altitude
Ligne de position : suivre courbe de niveau, crête, vallée
Azimut inverse : viser un sommet connu et reporter sur carte
Estimation de distance : temps de marche, nombre de pas

Indices terrain révélateurs :

Changement de végétation : limite forêt-alpage
Confluence de cours d’eau : point de repère fiable
Rupture de pente marquée : ressaut, replat
Constructions humaines : bergerie, ruines, bornes

Planification d’itinéraire

Une bonne planification évite bien des désagréments :

Analyse préalable de la carte :

Dénivelé total et répartition sur le parcours
Points d’eau et possibilités de ravitaillement
Passages délicats : traversées, passages exposés
Alternatives de repli en cas de problème météo

Estimation des temps :

Vitesse moyenne : 3-4 km/h selon le terrain
Formule de Naismith : 1h pour 4km + 1h pour 400m de dénivelé
Coefficient personnel selon forme physique et expérience
Pauses nécessaires : 10-15 minutes par heure d’effort

Gestion des conditions difficiles

Certaines conditions compliquent la navigation :

Mauvaise visibilité (brouillard, neige) :

Navigation exclusivement à la boussole et au pas
Caps courts de 100-200m maximum
Points de repère tactiles : sentier, cours d’eau, clôture
Progression groupée pour éviter la dispersion

Terrain technique :

Reconnaissance préalable des passages difficiles
Points de no-return identifiés à l’avance
Itinéraires de contournement préparés
Matériel de sécurité adapté (corde, crampons)

Erreurs courantes et pièges à éviter

Erreurs de lecture cartographique

Plusieurs pièges classiques guettent les apprentis cartographes :

Confusion d’échelle :

Sous-estimer les distances sur cartes 1:50 000
Confondre courbes de niveau et lignes de crête
Négliger l’équidistance des courbes (10m vs 20m)
Mal interpréter les symboles de végétation

Erreurs d’orientation :

Oublier la déclinaison magnétique
Confondre nord magnétique et nord géographique
Mal orienter la carte par rapport au terrain
Suivre un mauvais azimut par négligence

Pièges du terrain

Le terrain réel diffère parfois de sa représentation cartographique :

Évolution du paysage :

Sentiers modifiés ou abandonnés depuis la dernière édition
Nouvelles constructions non représentées
Cours d’eau détournés ou asséchés
Zones de coupes forestières modifiant le paysage

Conditions saisonnières :

Neige masquant les repères habituels
Feuillage dense réduisant la visibilité en été
Niveaux d’eau variables selon les saisons
Passages praticables uniquement certaines périodes

Notre sélection d’équipements testés pour l’orientation

Du matériel de base aux outils professionnels, ces produits ont fait leurs preuves sur tous les terrains :

🧭 Kit orientation essentiel

Boussole Silva Expedition 4 – Référence mondiale, précision militaire, étoile luminescente
Cartes IGN 1:25000 – Série TOP25, plastifiées, résistantes à l’eau
Altimètre Suunto MB-6 – Baromètre-altimètre, compensation température
Règle d’orientation Silva – Graduée, transparente, angles pré-calculés
Étui carte Ortlieb – Étanche, transparent, lanière de sécurité

💡 Cette sélection évolue selon les innovations technologiques et retours terrain de nos guides partenaires.

Technologies modernes et orientation

GPS et applications mobiles

Les technologies numériques complètent sans remplacer la cartographie traditionnelle :

Avantages du GPS :

Positionnement précis même par mauvaise visibilité
Enregistrement de traces pour partage et analyse
Cartes numériques multiples embarquées
Fonctions avancées : waypoints, calculs d’itinéraires

Limites à connaître :

Autonomie limitée des batteries
Signal perturbé en forêt dense ou canyon
Fragilité du matériel aux chocs et intempéries
Dépendance technologique risquée

Applications recommandées

IGN Rando (France) :

Cartes officielles IGN intégrées
Fonctionnement hors-ligne après téléchargement
Calculs d’itinéraires automatiques
Communauté de randonneurs active

ViewRanger / Outdooractive :

Cartes mondiales disponibles
Navigation vocale en option
Partage social des aventures
Version gratuite fonctionnelle

Complémentarité papier-numérique

L’approche optimale combine les deux supports :

Répartition des usages :

Carte papier : planification, vision d’ensemble, sécurité de base
GPS/smartphone : positionnement précis, enregistrement, partage
Boussole : orientation fiable, navigation de secours
Altimètre : confirmation d’altitude, météo locale

Formation et perfectionnement

Apprentissage progressif

Apprendre à lire une carte randonnée demande une progression méthodique :

Niveau débutant :

Maîtriser les symboles de base et échelles
S’orienter sur terrain facile avec de bons repères
Utiliser des cartes simples (1:50 000)
Pratiquer par beau temps sur sentiers balisés

Niveau intermédiaire :

Navigation à la boussole sur tous terrains
Lecture fine des courbes de niveau
Planification d’itinéraires complexes
Gestion des conditions météo dégradées

Niveau expert :

Triangulation et positionnement précis
Navigation nocturne et par mauvaise visibilité
Cartographie dans des régions inexplorées
Formation d’autres pratiquants

Exercices pratiques recommandés

En intérieur :

Course d’orientation urbaine pour débuter en sécurité
Analyse de cartes de régions connues
Calculs d’itinéraires théoriques variés
Manipulation de la boussole à domicile

Sur le terrain :

Randonnées courtes avec vérifications fréquentes
Navigation sans GPS pour développer l’autonomie
Explorations hors sentiers balisés (avec sécurité)
Sorties nocturnes ou par brouillard (niveau avancé)

Sécurité et navigation d’urgence

Protocoles de sécurité

La navigation engage la sécurité de tout le groupe :

Préparation obligatoire :

Itinéraire communiqué à un proche fiable
Matériel de secours : sifflet, couverture de survie, trousse
Vêtements adaptés aux conditions météo prévues
Vivres et eau en quantité suffisante

Règles de progression :

Vérification position toutes les 30 minutes minimum
Points de décision identifiés à l’avance
Marche groupée par mauvaise visibilité
Retour possible toujours envisagé

Navigation de secours

En cas de perte d’orientation, une méthode existe :

Protocole STOP :

Stop : arrêtez-vous immédiatement
Think : réfléchissez calmement à votre situation
Observe : analysez le terrain et vos derniers repères
Plan : établissez un plan d’action réaliste

Techniques de repositionnement :

Retour au dernier point connu certain
Suivi d’une ligne directrice (rivière, crête)
Recherche de point haut pour reconnaissance visuelle
Appel au secours si situation critique (112)

Conclusion : vers l’autonomie en montagne

Savoir lire carte topographique ouvre les portes de l’aventure autonome ! Cette compétence fondamentale transforme votre approche de la montagne : fini l’angoisse de se perdre, place à la confiance et à l’exploration sereine des plus beaux massifs.

Maîtriser l’orientation carte et boussole demande de la pratique régulière, mais les premiers résultats sont rapidement visibles. Chaque sortie devient une occasion de perfectionner sa technique, d’affiner son œil cartographique et de gagner en assurance.

N’oubliez pas que apprendre à lire une carte randonnée est un processus progressif. Commencez par des terrains faciles, par beau temps, avec du matériel fiable. La confiance viendra avec l’expérience, ouvrant alors l’accès aux itinéraires les plus secrets et sauvages.

Prêt à devenir autonome en montagne ? Équipez-vous du matériel recommandé, inscrivez-vous à notre formation complète « Orientation Expert » et découvrez nos cartes détaillées des plus beaux massifs français. L’aventure n’attend plus que votre premier azimut !

Vous avez testé ces techniques d’orientation ? Partagez vos expériences, vos découvertes de sommets secrets et vos astuces de navigation sur nos réseaux sociaux pour enrichir la communauté des navigateurs autonomes !

Comment lire une carte topographique : Le guide complet pour maîtriser l’orientation en randonnée
